浅谈重庆网络布线体系形式

投稿人:admin
发布时间:2017/11/16
浏览:1757次


      摘要:重庆丰傲科技开展有限责任公司是一家专家级的重庆网络布线公司,首要从事归纳布线、网络布线等弱电监控事务。TEL:13330230238。

  重庆网络布线体系是构成以网络为根底的使用体系的重要组成部分。

  重庆网络布线体系是网络的根底,一个好的布线体系不光能够充分发挥网络设备的功能,它还应该能够为整个使用体系供给20年乃至更长时刻的开展潜力,充分维护用户的出资。

点击新窗口打开大图

  现在首要存在两种形式:传统的网络布线形式和结构化的布线形式。

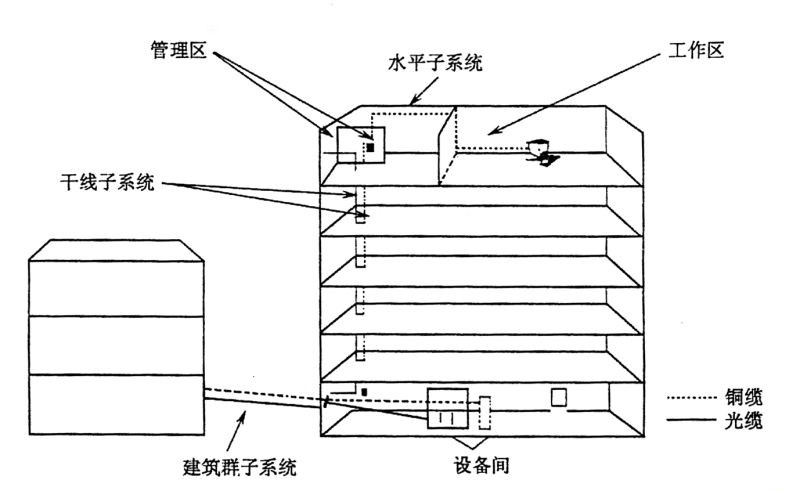

  重庆网络布线体系包含6个子体系,别离介绍如下:

  一、作业区子体系

  它由终端设备衔接到信息插座之间的设备组成,包含信息插座、插座盒(或面板)、衔接软线、适配器等。

  二、水平子体系

  它的功能是将干线子体系线路延伸到用户作业区。水平体系是安置在同一楼层上的,一端接在信息插座上,另一端接在层配间的跳线架上。水平子体系首要选用4对非屏蔽双绞线,它能支持大多数现代通讯设备,在某些要求宽带传输时,可选用"光纤到桌面"的计划。当水平区面积相当大时,在这个区间内可能有一个或多个卫星接线间,水平线除了要端接到设备间之外,还要通过卫星接线间,把终端接到信息出口处。

  三、笔直子体系

  一般它是由主设备间(如计算机房、程控交流机房)至各层办理间。它选用大对数的电缆馈线或光缆,两头别离接在设备间和办理间的跳线架上。

  四、设备间子体系

  它是由设备间的电缆、接连跳线架及相关支撑硬件、防雷电维护装置等构成。比较理想的设置是把计算机房、交流机房等设备间设计在同一楼层中,这样既便于办理、又节省出资。当然也可根据修建物的具体情况设计多个设备间。

  五、办理子体系

  它是干线子体系和水平子体系的桥梁,一起又可为同层组网供给条件。其间包含双绞线跳线架、跳线(有快接式跳线和简易跳线之分)。在需求有光纤的布线体系中,还应有光纤跳线架和光纤跳线。当终端设备方位或局域网的结构变化时,只需改动跳线方法即可处理,而不需求从头布线。

  六、修建群子体系

  它是将多个修建物的数据通讯信号衔接一体的布线体系。它选用可架空装置或沿地下电缆管道(或直埋)敷设的铜缆和光缆,以及避免电缆的浪涌电压进入修建的电气维护装置。
